Automatización para 100.000 Gallinas Ponedoras en Jaulas tipo "H"
Ecuador, Chimborazo. Año 2026
Como parte del crecimiento de EXIBAL, se implementó un sistema de producción para 100.000 gallinas ponedoras basado en jaulas tipo H, integrando tecnologías que permiten mejorar la eficiencia operativa, optimizar el manejo de las aves y reducir la dependencia de procesos manuales.
El proyecto incorpora sistemas automatizados de alimentación, bebida, recolección de huevos, remoción de estiércol y ventilación, permitiendo mantener condiciones uniformes dentro del galpón y facilitar las labores diarias del personal.
SISTEMA DE ALOJAMIENTO: JAULAS TIPO "H".
Para este proyecto se implementó un sistema de producción equipado con 5 módulos de jaulas tipo H de 7 pisos, diseñados para alojar un total de 100.000 gallinas ponedoras.
A diferencia de los sistemas convencionales, donde gran parte de las actividades dependen del trabajo manual, este proyecto integra diferentes sistemas automatizados que permiten suministrar alimento y agua, recolectar los huevos y retirar el estiércol de manera más eficiente.
La estructura de las jaulas incorpora líneas de alimentación automática, líneas de bebida mediante niples, cintas de recolección de huevos y bandas para remoción de estiércol, convirtiendo cada módulo en una unidad de producción completamente integrada.
Gracias a esta configuración, las aves disponen de acceso permanente al alimento y al agua, mientras que los huevos son transportados automáticamente hacia las áreas de clasificación y empaque.
Cada compartimiento posee las siguientes dimensiones:
- Ancho: 60 CM
- Profundidad: 75 cm
- Alto: 66 cm
Miave 2026. Jaulas tipo H para producción de 100 000 Gallinas Ponedoras - Ecuador
SISTEMA DE ALIMENTACIÓN - AUTOMÁTICO.

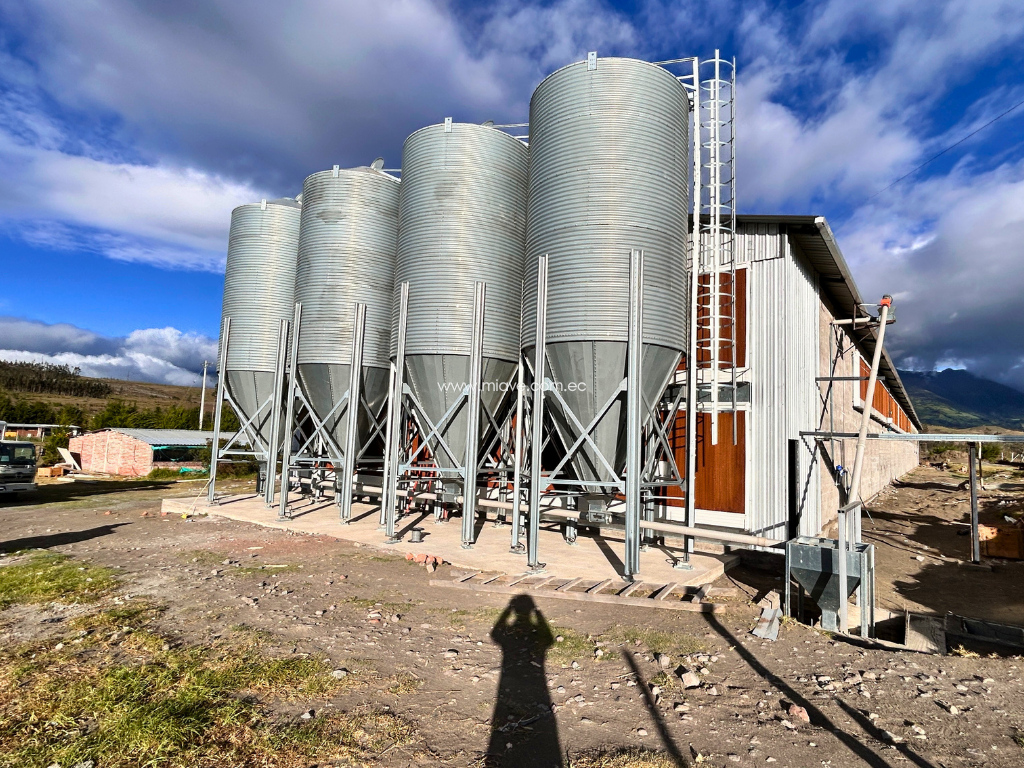

El proyecto incorpora un sistema automático de alimentación compuesto por 4 silos de 25 toneladas, encargados del almacenamiento principal del alimento.

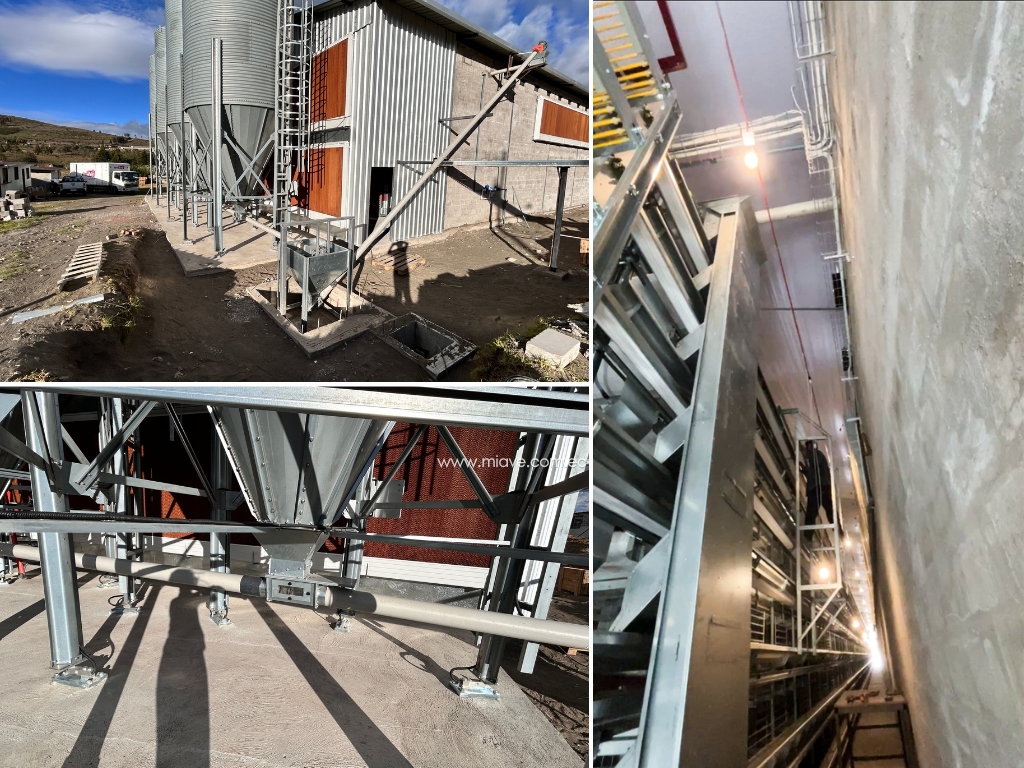

Desde los silos, el alimento es transportado hacia una tolva central de recepción, que distribuye el balanceado hacia el interior del galpón. Posteriormente, el alimento es suministrado a los coches de alimentación fabricados en acero galvanizado, los cuales se desplazan automáticamente a lo largo de cada módulo de jaulas tipo H.
Cada coche distribuye el alimento de forma uniforme en todos los niveles de producción, garantizando que las aves tengan acceso simultáneo al balanceado y reduciendo variaciones de consumo entre secciones del galpón.
El sistema permite programar los horarios de alimentación, la frecuencia de distribución y la cantidad de alimento suministrada. Una vez activado, cada coche recorre automáticamente su módulo distribuyendo el balanceado de manera homogénea, optimizando el consumo de las aves y minimizando desperdicios.
Esta automatización reduce la dependencia de mano de obra, mejora la uniformidad del lote y facilita el control diario de la producción.
Miave 2026. Sistema de Alimentación Automatizada en jaulas tipo H - Ecuador.
SISTEMA DE BEBEDEROS - AUTOMÁTICO.

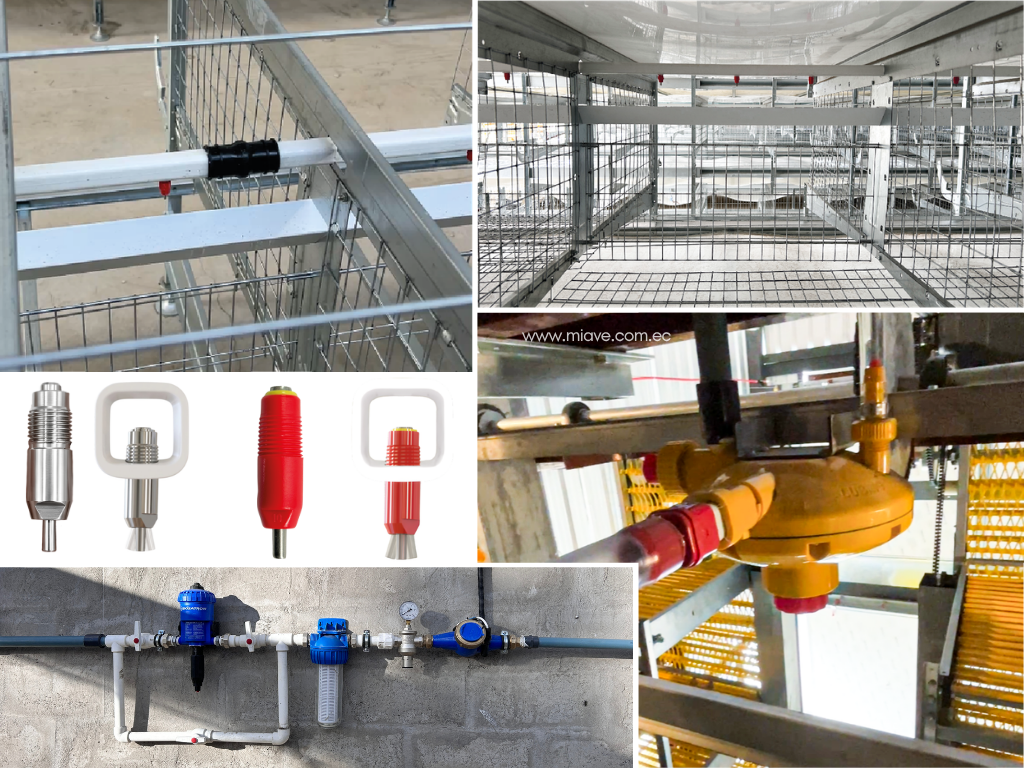

El proyecto incorpora un sistema automático de suministro de agua diseñado para garantizar el acceso permanente a agua limpia en todos los niveles de producción.
Cada nivel de las jaulas está equipado con una línea de bebida que incorpora 3 niples y un canal recolector en forma de "V", encargado de recoger cualquier exceso de agua y mantener las condiciones de higiene dentro de la instalación.
El agua es distribuida a través de líneas presurizadas que recorren cada nivel de las jaulas. Los reguladores mantienen una presión constante, permitiendo que todas las aves tengan acceso uniforme al agua independientemente de su ubicación dentro del galpón.
Los sistemas de flushing instalados al final de cada línea facilitan la limpieza interna de las tuberías, ayudando a mantener la calidad del agua y reforzando las condiciones de bioseguridad de la producción.
Miave 2026. Sistema de Bebederos tipo Niple para jaulas tipo H - Ecuador.
SISTEMA DE REMOCIÓN DE GALLINAZA.

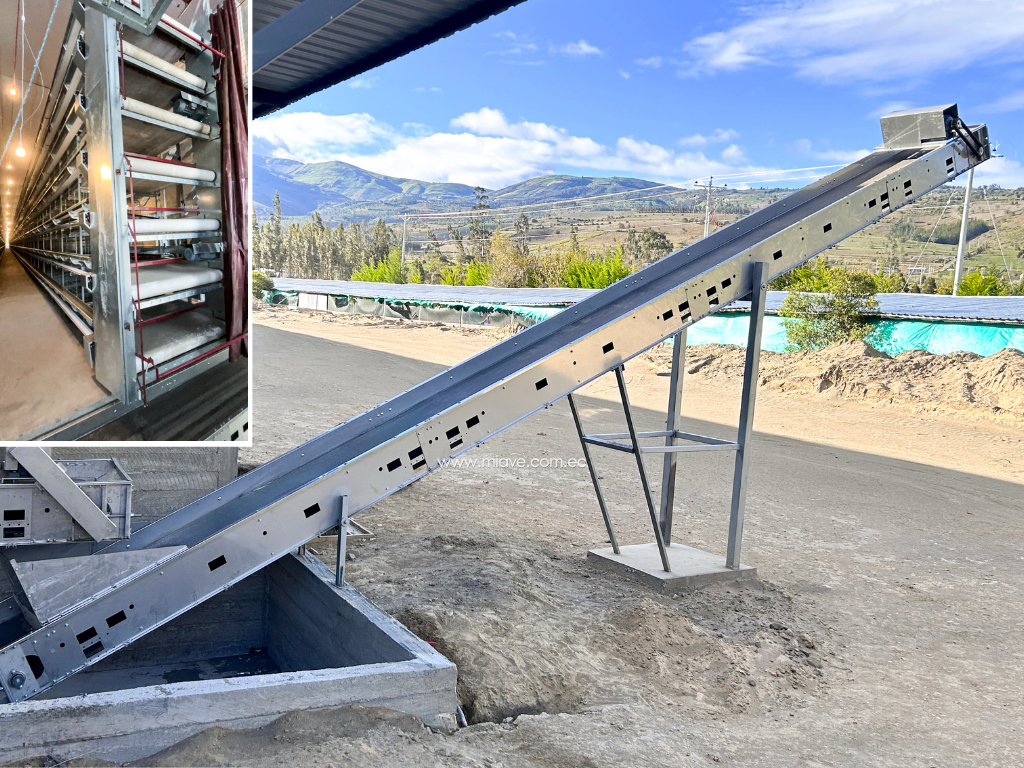

El proyecto incorpora un sistema automático de remoción de gallinaza diseñado para mantener mejores condiciones sanitarias dentro del galpón y reducir la acumulación de material bajo las jaulas.
Debajo de cada uno de los 7 niveles de producción se instalaron bandas de polipropileno de alta resistencia, encargadas de recolectar y transportar la gallinaza de forma continua y eficiente.
La gallinaza producida por las aves cae directamente sobre las bandas ubicadas debajo de cada piso. Durante los ciclos de limpieza, las bandas transportan el material hacia los extremos del módulo, donde es transferido a los transportadores horizontales.
Posteriormente, un transportador vertical eleva la gallinaza y la descarga fuera de la nave para su almacenamiento o aprovechamiento posterior.
Los rodillos de tensión mantienen la correcta alineación y funcionamiento de las bandas, mientras que los raspadores ayudan a garantizar una limpieza eficiente durante cada ciclo de operación.
Miave 2026. Banda Vertical de Gallinaza - Ecuador
SISTEMA DE RECOGIDA DE HUEVOS - AUTOMÁTICO.

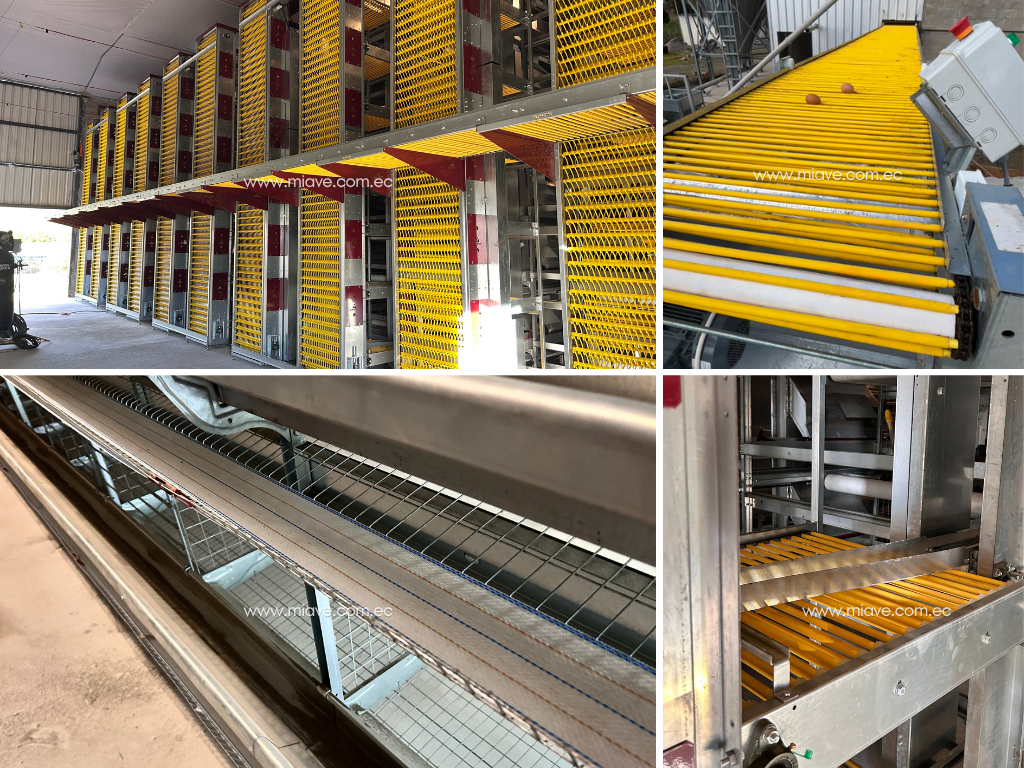

El proyecto incorpora un sistema automático de recolección de huevos diseñado para transportar los huevos desde cada nivel de producción hasta el área de clasificación, minimizando la manipulación manual y reduciendo el riesgo de roturas.
Cada piso de las jaulas cuenta con una cinta recolectora de polipropileno de alta resistencia, encargada de transportar los huevos de forma continua y segura hacia los elevadores de recolección.
Miave 2026. Sistema de Recolección de Huevos (Norias) - Ecuador.
SISTEMA DE AMBIENTE CONTROLADO.

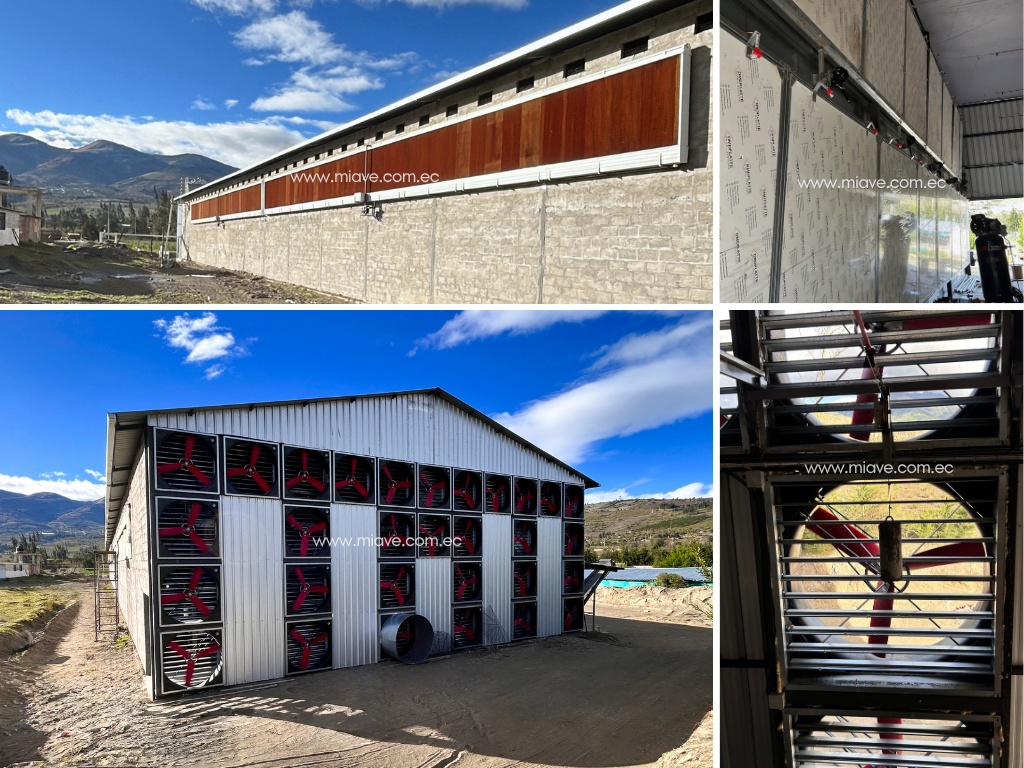

El sistema de ambiente controlado integra diferentes equipos que trabajan conjuntamente para mantener condiciones adecuadas de ventilación, temperatura e iluminación dentro del galpón.
- Paneles Humedos: Se instalaron paneles húmedos en la parte frontal de la nave y en secciones laterales estratégicas. Cuando el aire exterior atraviesa estos paneles constantemente humedecidos, su temperatura disminuye antes de ingresar al galpón, permitiendo un enfriamiento eficiente durante las épocas de mayor calor.
- Inlets: Los inlets se encuentran distribuidos a lo largo de los laterales del galpón, permitiendo el ingreso controlado de aire fresco y favoreciendo una distribución uniforme de la ventilación dentro de la nave.
- Extractores: El sistema incorpora 30 extractores Multifan, marca alemana reconocida internacionalmente por su eficiencia y confiabilidad. Estos equipos generan la presión negativa necesaria para movilizar el aire a través del galpón y trabajar en conjunto con los paneles húmedos.
- Cortinas Negro/Plata: Como sistema de contingencia, se instalaron cortinas negro-plata a lo largo de ambos laterales del galpón. Estas permiten adaptar la operación de la nave ante diferentes condiciones climáticas y brindar mayor flexibilidad en el manejo ambiental.
- Iluminación Dimmable: La instalación cuenta con iluminación LED dimmable, que permite aumentar o disminuir la intensidad lumínica según los requerimientos de producción. Esto facilita la implementación de programas de iluminación específicos para cada etapa del lote y contribuye a un manejo más preciso de las aves.
Más que la instalación de equipos, este proyecto representa la transformación de una operación avícola hacia un modelo de producción con mayor capacidad, control y eficiencia. Cada sistema fue diseñado para trabajar de forma integrada, permitiendo que EXIBAL continúe fortaleciendo su producción con una infraestructura preparada para los desafíos de la avicultura actual.
En Miave, desarrollamos soluciones que integran tecnología, diseño y manejo técnico, adaptándonos a las condiciones de cada producción.
→ Haz click en la red social de tu preferencia para visualizar el video del proyecto finalizado.
Redactado por: Lic. Alisson Sarango L.
